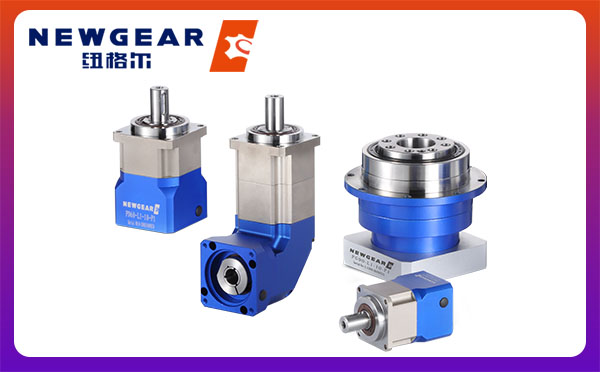

行星減速機是由驅動電機和變速箱組裝而成的減速傳動設備。變速箱內部結構由不同尺寸的齒輪組成,達到了減速增距的效果。行星減速機的齒輪間隙也叫齒輪精度和回程間隙,其中對齒輪的要求尤為重要,行星減速機的齒輪間隙精度直接影響工作效率和使用壽命。當齒輪間隙過大時,要想辦法調整齒輪間隙精度。
1、減速機齒輪間隙測試方法:
齒輪根據使用情況(實際使用中的中心距)安裝,其中一個齒輪不能固定轉動。
方法一:用塞尺從端面塞緊齒廓間隙(可以轉動另一個齒輪),塞尺剛好能塞緊的大讀數就是齒側間隙。
方法二: 用百分表測量靠近活動齒輪齒廓中段的齒頭,旋轉活動齒輪,讀數為端側間隙。
2、齒輪間隙調整方法:
一般來說,在主動錐齒輪的齒面上涂抹紅色潤滑油(紅色粉末和發動機油的混合物),然后用手將主動錐齒輪旋轉幾次,因此從動錐齒輪齒的兩個工作面上就會出現紅色斑點。
如果從動錐齒輪工作面壓痕位于齒高中間,且占齒面寬度的60% 以上,就是正確的嚙合。通過調整主減速器殼體與錐齒輪殼體之間墊片的總厚度(即移動錐齒輪的位置) ,可以獲得正確的嚙合位置。
以上是行星減速機的齒輪間隙測量和調整方法,不明白的歡迎咨詢紐格爾行星減速機廠家。
