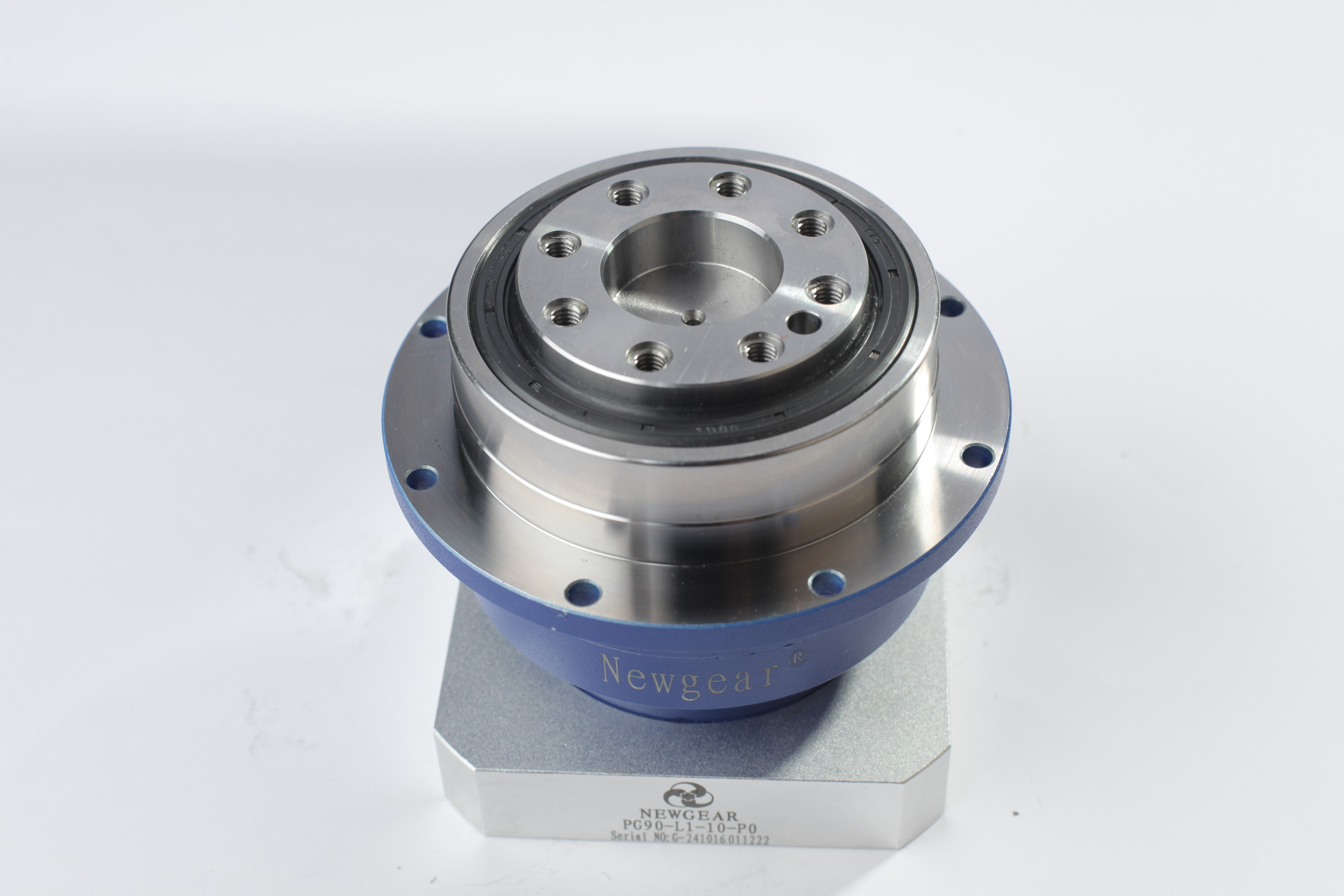

行星齒輪減速機又稱為行星減速機,伺服減速機。在減速機家族中,行星齒輪減速機以其體積小,傳動效率高,減速范圍廣,精度高等諸多優點,而被廣泛應用于伺服電機、步進電機、直流電機等傳動系統中。其作用就是在保證精密傳動的前提下,主要被用來降低轉速增大扭矩和降低負載電機的轉動慣量比。
瞬態動力學分析是確定結構在靜載荷、瞬態載荷和簡諧載荷的隨意組合作用下的隨時間變化的位移、應變、應力及力。進行瞬態動力學分析可以采用3種方法:完全法、減縮法和模態疊加法。
利用UG軟件建立采煤機行星齒輪減速機的實體模型,然后利用UG接口將太陽輪的實體模型導入到ANSYS軟件中,引用動力學仿真數據對太陽輪施加動態載荷,進行瞬間動力學仿真,得出動態載荷下太陽輪應力和應變云圖,結果表明行星齒輪減速機中太陽輪的結構強度滿足設計要求。
現代化的采煤機的截割部大部分都采用搖臂和行星齒輪減速機組成。其中搖臂承受來自工作過程中滾筒的沖擊和振動,而行星齒輪減速機構主要承擔減速和傳遞大轉矩的作用,為使行星減速機構達到使用要求,必須對其進行強度方面的校核。
絕大多數的設計人員都是對關鍵的零件在恒定載荷的情況下進行結構靜力學分析,然而在實際工況下,各零部件所承受的載荷是不斷變化的。為了使設計更合理、更切實際,為此很有必要對關鍵零部件進行瞬態動力學分析。
瞬態動力學分析是確定結構在靜載荷、瞬態載荷和簡諧載荷的隨意組合作用下的隨時間變化的位移、應變、應力及力。進行瞬態動力學分析可以采用3種方法:完全法、減縮法和模態疊加法。
利用UG軟件建立采煤機行星齒輪減速機的實體模型,然后利用UG接口將太陽輪的實體模型導入到ANSYS軟件中,引用動力學仿真數據對太陽輪施加動態載荷,進行瞬間動力學仿真,得出動態載荷下太陽輪應力和應變云圖,結果表明行星齒輪減速機中太陽輪的結構強度滿足設計要求。
關鍵字:行星齒輪減速機
