減速機選型不求人,只需算好這五個數:減速比、輸出扭矩、額定功率、熱功率值、徑向載荷
01、減速比
減速比是減速機選型過程中一個比較重要的參數,他確定的是電機輸出轉速與減速機的輸出轉速的減速倍速,如果您要減速五分之一或者是十分之一的,就可以根據減速比進行選型。
02、輸出扭矩
計算方法:確認合適的減速比,根據配套電機功率及使用系數,算出扭矩數值。
計算公式:速比=電機輸出轉數÷減速機輸出轉數
減速機扭矩=9550×電機功率÷電機輸入轉數×速比×使用系數。
(使用系數是指不引起電機損壞的大過載率,一般在1.15-1.2之間)
選減速器的額定功率應滿足:
PC=P2*KA*KS*KR≤PNC=P2×KA
PC-- 計算功率(KW);
PN-- 減速器的額定功率( KW);
P2-- 工作機功率(KW);
KA-- 使用系數,考慮使用工況的影響;
KS-- 啟動系數,考慮啟動次數的影響;
KR-- 可靠度系數,考慮不同可靠度要求。
通用減速器的額定功率一般是按使用(工況)系數KA=1(電動機或汽輪機為原動機,工作機載荷平穩,每天工作3~10h,每小時啟動次數≤5次,允許啟動轉矩為工作轉矩的2倍),接觸強度安全系數SH≈1、單對齒輪的失效概率≈1%,等條件計算確定的。
系數KR可按一般專用減速器的設計規定(SH≥1.25,失效概率≤1/1000),較重要場合取KR=1.25~1.56左右。
04、熱功率值
所選熱功率值應滿足:
PCt=P2*KT*KW*KP≤Pt
PCt-- 計算熱功率(KW);母線加工機
KT-- 環境溫度系數;
KW-- 運轉周期系數;
KP-- 功率利用率系數;
Pt-- 減速器許用熱功率(KW)。
通用減速器的許用熱功率值是在特定工況條件下(一般環境溫度20℃,每小時滿負荷,連續運轉、功率利用率滿載),按潤滑油允許的高平衡溫度(一般為85℃)確定的。條件不同時按相應系數(有時綜合成一個系數)進行修正。
05、徑向載荷
01、減速比
減速比是減速機選型過程中一個比較重要的參數,他確定的是電機輸出轉速與減速機的輸出轉速的減速倍速,如果您要減速五分之一或者是十分之一的,就可以根據減速比進行選型。
02、輸出扭矩
計算方法:確認合適的減速比,根據配套電機功率及使用系數,算出扭矩數值。
計算公式:速比=電機輸出轉數÷減速機輸出轉數
減速機扭矩=9550×電機功率÷電機輸入轉數×速比×使用系數。
(使用系數是指不引起電機損壞的大過載率,一般在1.15-1.2之間)
對于減速機的使用壽命來說,扭矩的計算非常重要,計算要特別注意加速度的大轉矩值(TP),是否超過減速機的大負載扭力。
選減速器的額定功率應滿足:
PC=P2*KA*KS*KR≤PNC=P2×KA
PC-- 計算功率(KW);
PN-- 減速器的額定功率( KW);
P2-- 工作機功率(KW);
KA-- 使用系數,考慮使用工況的影響;
KS-- 啟動系數,考慮啟動次數的影響;
KR-- 可靠度系數,考慮不同可靠度要求。
通用減速器的額定功率一般是按使用(工況)系數KA=1(電動機或汽輪機為原動機,工作機載荷平穩,每天工作3~10h,每小時啟動次數≤5次,允許啟動轉矩為工作轉矩的2倍),接觸強度安全系數SH≈1、單對齒輪的失效概率≈1%,等條件計算確定的。
系數KR可按一般專用減速器的設計規定(SH≥1.25,失效概率≤1/1000),較重要場合取KR=1.25~1.56左右。
04、熱功率值
所選熱功率值應滿足:
PCt=P2*KT*KW*KP≤Pt
PCt-- 計算熱功率(KW);母線加工機
KT-- 環境溫度系數;
KW-- 運轉周期系數;
KP-- 功率利用率系數;
Pt-- 減速器許用熱功率(KW)。
通用減速器的許用熱功率值是在特定工況條件下(一般環境溫度20℃,每小時滿負荷,連續運轉、功率利用率滿載),按潤滑油允許的高平衡溫度(一般為85℃)確定的。條件不同時按相應系數(有時綜合成一個系數)進行修正。
05、徑向載荷
通用減速器常常須對輸入軸、輸出軸軸身中間部位允許承受的大徑向載荷給予限制,應予校核,如實際負載超過大徑向載荷,應向制造廠提出加粗軸徑和加大軸承等要求。

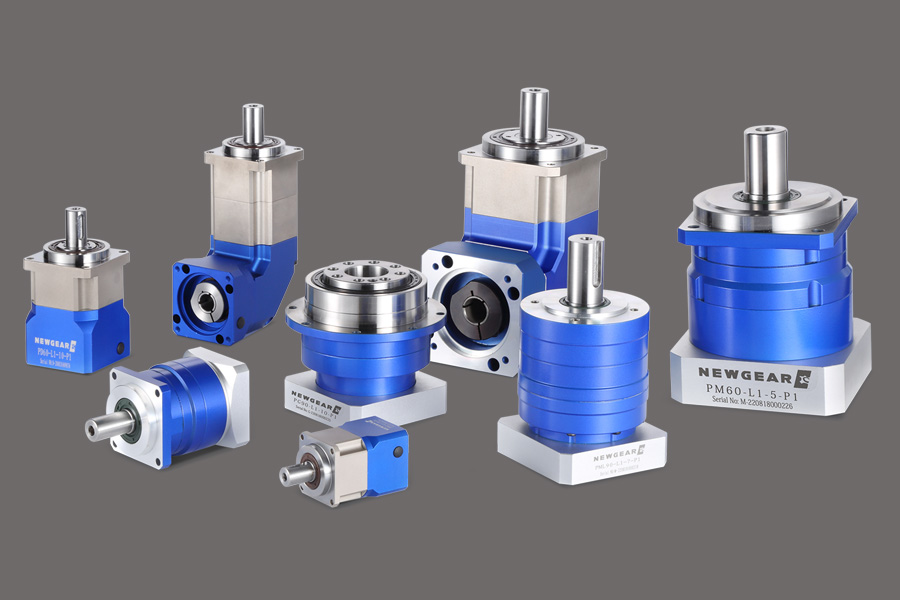

紐格爾德國技術行星減速機廠家,歡迎咨詢。
