紐格爾動態

行星減速機主要結構特點簡介?行星減速機不同心斷軸解決方法有哪些?

來源: 時間:2019-05-10 16:05:55 瀏覽次數:

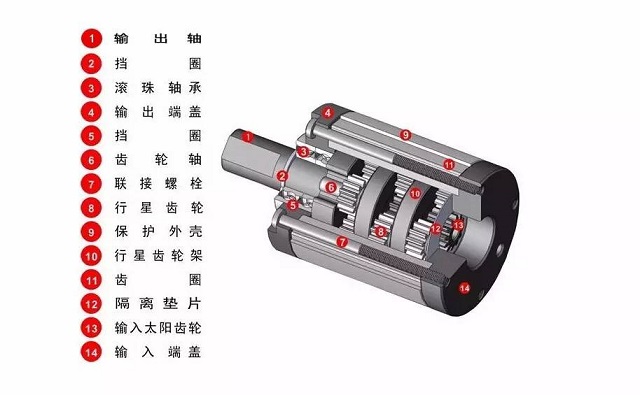

主要結構及特點

行星減速機主要傳動結構為:行星輪,太陽輪,外齒圈.行星減速機因為結構原因,單級減速教小為3,較大一般不超過10,常見減速比為:3.4.5.6.8.10,減速機級數一般不超過3,但有部分大減速比定制減速機有4級減速.

相對其他減速機,行星減速機具有高剛性,高精度(單級可做到1分以內),高傳動效率(單級在97%-98%),高的扭矩/體積比,終身免維護等特點.
因為這些特點,行星減速機多數是安裝在步進電機和伺服電機上,用來降低轉速,提升扭矩,匹配慣量.

減速機額定輸入轉速高可達到18000rpm(與減速機本身大小有關,減速機越大,額定輸入轉速越小)以上,工業級行星減速機輸出扭矩一般不超過2000Nm,特制超大扭矩行星減速機可做到10000Nm以上.工作溫度一般在-25℃到100℃左右,通過改變潤滑脂可改變其工作溫度.

行星減速機主要結構特點簡介?行星減速機不同心斷軸解決方法有哪些?

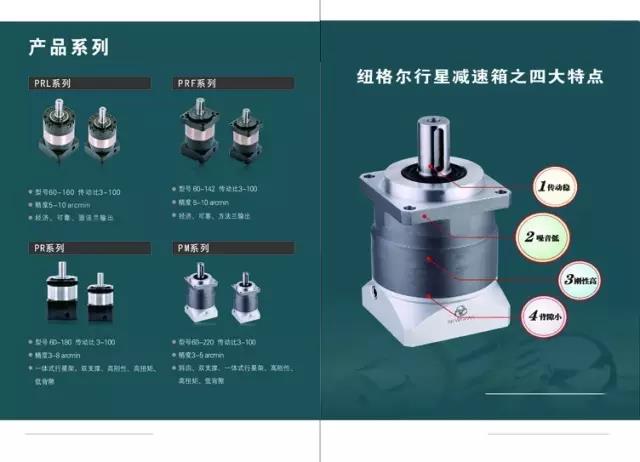

   重要優勢
行星減速器內部齒輪采用20CrMnTi滲碳淬火和磨齒具有體積小、重量輕,承載能力高,使用壽命長、運轉平穩,噪聲低、輸出扭矩大,速比大、效率高、性能安全的特點。兼具功率分流、多齒嚙合獨用的特性。是一種具有廣泛通用性的新型減速機。大輸入功率可達104kW。適用于起重運輸、工程機械、冶金、礦山、石油化工、建筑機械、輕工紡織、醫療器械、儀器儀表、汽車、船舶、兵器和航空航天等工業部門行星系列新品種WGN定軸傳動減速器、WN子母齒輪傳動減速器、彈性均載少齒差減速器。
行星減速機主要結構特點簡介?行星減速機不同心斷軸解決方法有哪些?
行星減速機不同心斷軸解決方法
當驅動電機和減速機間裝配同心度保證得較好時,驅動電機輸出軸所承受的僅僅是轉動力(扭矩),運轉時也會很平順,沒有脈動感。而在不同心時,驅動電機輸出軸還要承受來自于減速機輸入端的徑向力(彎矩)。
這個徑向力的作用將會使驅動電機輸出軸被迫彎曲,而且彎曲的方向會隨著輸出軸轉動不斷變化。如果同心度的誤差較大時,該徑向力使電機輸出軸局部溫度升高,其金屬結構不斷被破壞,最終將導致驅動電機輸出軸因局部疲勞而折斷。兩者同心度的誤差越大時,驅動電機輸出軸折斷的時間越短。
在驅動電機輸出軸折斷的同時,減速機輸入端同樣也會承受來自于驅動電機輸出軸方面的徑向力,如果這個徑向力超出減速機輸入端所能承受的大徑向負荷的話,其結果也將導致減速機輸入端產生變形甚至斷裂或輸入端支撐軸承損壞。
因此,在裝配時保證同心度至關重要!從裝配工藝上分析,如果驅動電機軸和減速機輸入端同心,那么驅動電機軸面和減速機輸入端孔面間就會很吻合,它們的接觸面緊緊相貼,沒有徑向力和變形空間。而裝配時如果不同心,那么接觸面之間就會不吻合或有間隙,就有徑向力并給變形提供了空間。
同樣,減速機的輸出軸也有折斷或彎曲現象發生,其原因與驅動電機的斷軸原因相同。但減速機的出力是驅動電機出力和減速比之積,相對于電機來講出力更大,故減速機輸出軸更易被折斷。因此,用戶在使用減速機時,對其輸出端裝配時同心度的保證更應十分注意!
