選用精密行星減速機最基本的要求,具體如下:
1,安裝尺寸:即伺服電機前端的尺寸。在選用行星減速機,行星減速機的輸入端必須與伺服電機的輸出端的尺寸完全吻合。2,減速比:電機每分鐘額定輸出轉數/減速比=減速機每分鐘輸出多少轉,精密行星減速機應盡量選用接近理想的減速比,以保證得到理想的轉速。

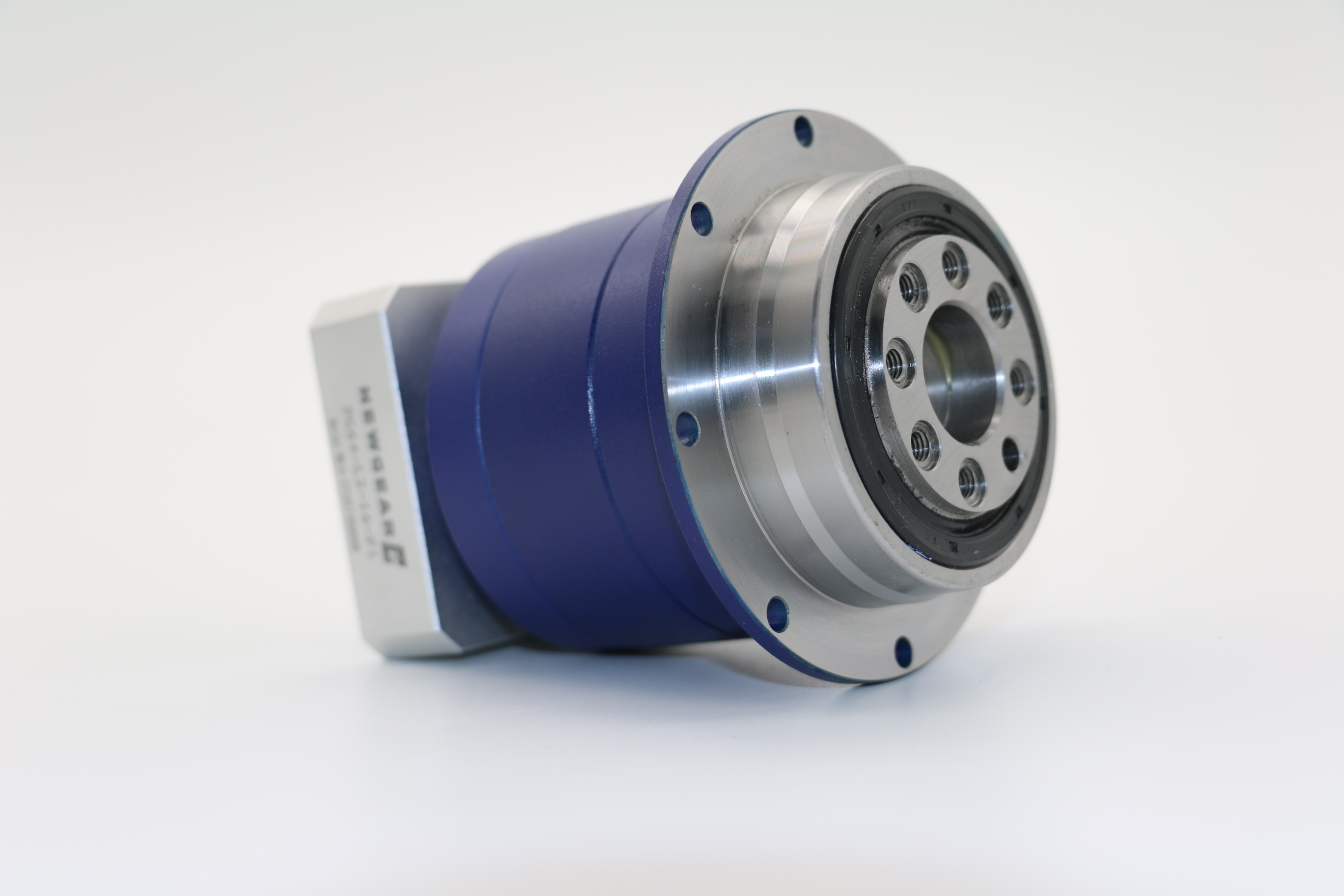

紐格爾精密行星減速機教你如何選擇減速機型號
很多客戶不知道如何選著適合自己電機的減速機紐格爾這里做一個簡單介紹:關于系列行星減速機選型方法如下:
1、確定被驅動設備系數f12、確定原動機系數f2 電機,液壓馬達,汽輪機1.0 4—6缸活塞發動機,周期變化1:100至1:2001.25 1—3缸活塞發動機,周期變化1:100
3、確定齒輪箱許用輸入轉速n1<=1500
4、確定減速比ii=n1/n2
5、確定齒輪箱類型選擇傳動效率η
6、以被驅動設備所需的扭矩或功率,確定齒輪箱的
輸入功率p1 ? ? p1=t2·n1/(9550·i·η)或p1=p2/η
7、根據計數,查傳動能力表,確定齒輪箱規格
>;=t2·f1·f2或p1n>;=p1·f1·f2
如果不滿足條件:3.33·p1>;=p1n,請向我們咨詢。
8、峰值扭矩校核
9、輸出軸的徑向力軸向力校核fr,fa
10、計算功率利用率確定其系數f14功率利用率=p1/p1n·100%確定系數f14
11、熱容量校核若不能滿足上式。則齒輪箱需外加補足冷卻裝置(根據工況要求,可采用冷卻水冷卻油,風冷等形式) ?
12、確定潤滑方式 ?
13、根據輸入、輸出方式,安裝方位等確定具體型號。。
