行星齒輪減速機
應用于在國內機械普遍使用,現有的此類行星齒輪減速機一般包括安裝在卷筒內的輸入裝置、輸出裝置以及兩者之間設置的多級太陽輪、行星輪、行星架、齒圈構成的行星輪系傳動機構,
現有技術中的行星架為一端端面固定有行星輪軸的圓環片狀結構,行星輪軸一端懸設在行星架上,另一端通過軸承轉動裝配于行星輪上,該懸臂結構的行星輪軸使其在高速轉動不夠平穩易發生徑向跳動導致噪音較大。
三級以上行星齒輪減速機

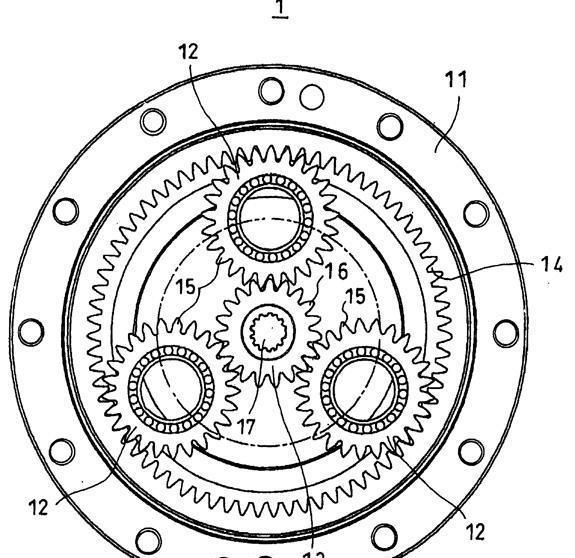

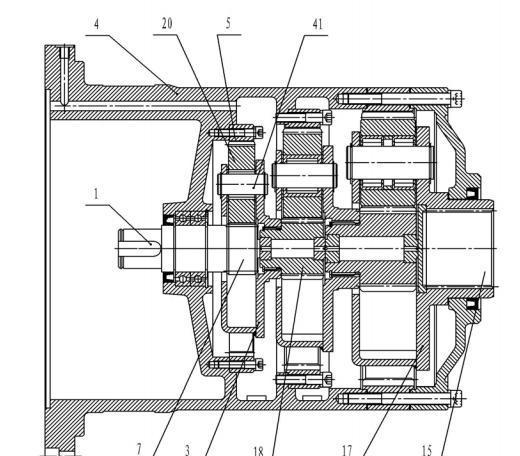

包括殼體 4、同軸轉動裝配于殼體 4 前后位置的輸入裝置 1、輸出裝置 15,以及殼體 4 內部設置于輸入、輸出裝置之間的三級行星輪系傳動機構,輸入裝置1為輸入軸,輸出裝置15為內花鍵套。各級行星輪系傳動機構均由太陽輪、與殼體 4 固定的內齒圈、嚙合裝配于太陽輪與內齒圈之間的三個行星輪、轉動裝配設置所述各行星輪的行星架構成,第一級太陽輪 7 與輸入裝置 1一體設置,除第三級行星架 17 上一體設置輸出裝置 15,其余的一、二級行星輪輪系傳動機構中的行星架均與下級的太陽輪通過花鍵同軸傳動配合。

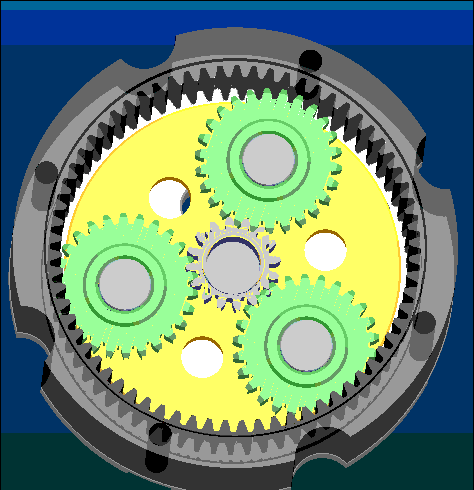

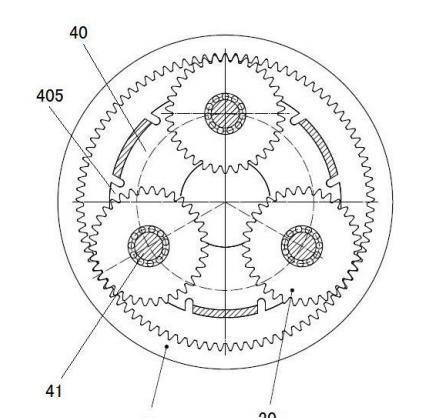

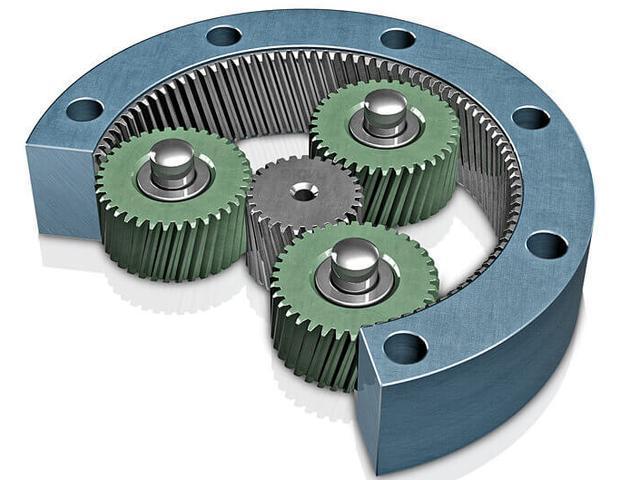

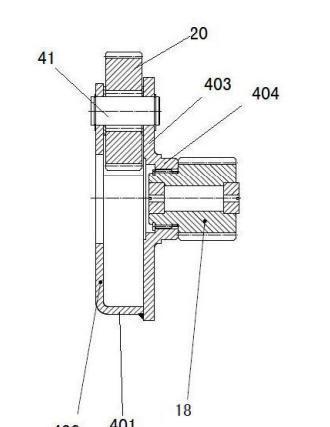

由于各級行星輪系傳動機構的結構相同,以第一級行星輪系傳動機構為例進行介紹,第一級行星架 3 是由中空的輪架外殼 40 和固定于輪架外殼 40中的沿圓周均勻分布的三個行星輪軸 41 構成,所述輪架外殼 40 包括環筒狀的周壁 401 和固連于周壁 401 前后端面的前端壁 402、后端壁 403,前端壁 402 開設有供輸入裝置插配的中心孔,后端壁 403 開設有中心孔并在中心孔上向外軸向延伸設有與第二級太陽輪 18 通過花鍵傳動配合的內花鍵套 404。所述行星輪軸 41 的前后兩端分別插配于輪架外殼 40 前、后端壁上對應開設的安裝孔并通過卡簧固定,各個第一級行星輪 20 通過軸承轉動裝配于各對應的行星輪軸 41 上。所述周壁 401 上開設有三個供各個行星輪的遠離中心的輪體探出周壁 401 之外的通孔 405。通過該通孔 405 使得各第一級行星輪 20 得以與對應的第一級內齒圈 5 嚙合。
在工作時, 電機通過聯軸與減速機輸入裝置 1 相連,驅動第一級太陽輪 7,太陽輪驅動第一級行星輪 20,帶動第一級行星架 3 繞太陽輪軸線轉動,從而驅動第二級太陽輪 18,并依次驅動第二、第三級行星輪系傳動機構,最后由輸出裝置 15 輸出轉矩。各級行星輪系傳動機構中的行星輪也可以是四個以上。
